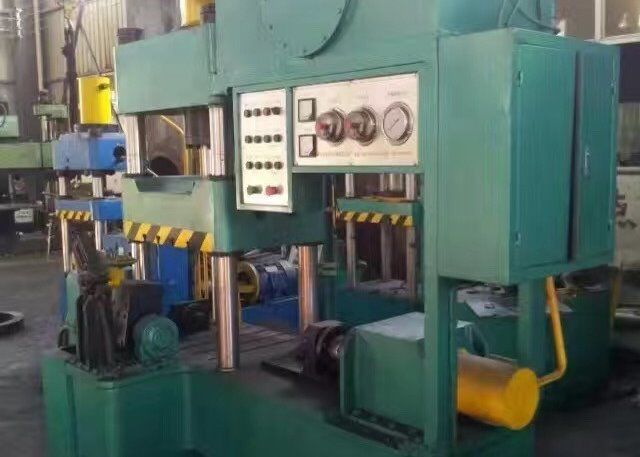

20mm Lucency que pinta a máquina da formação fria do cotovelo 11kw

Parâmetros do produto:

I. índice de trabalho do fornecedor

1. Projeto e fabricação.

2. A instalação.

3, eliminando erros.

Em segundo, o desempenho

1. Usado para o molde frio do impulso do cotovelo de aço inoxidável.

2. A pressão de trabalho Rated do óleo é 25Mpa.The que a pressão experimental do cilindro do óleo é 31.5MPa

3. A pressão principal do cilindro é 63T e o curso eficaz é 500mm (o diâmetro interno do cilindro é 180mm).

4. A pressão lateral do cilindro é 50T, (o diâmetro interno do cilindro é 160mm) curso eficaz é 600mm.

5. Cotovelo que forma o diâmetro 20-60 da escala.

6, poder 11KW do motor.

7, mandrel da reversão de 90° que demoulding

8, as condições ambientais da máquina fria do impulso: temperatura ambiental 5-38 graus, humidade relativa ≤82%, tensão de entrada de 380V de quatro fios trifásico (- 12%-- +15%), frequência do tempo de funcionamento 50Hz±2%.The pode ser 24 horas um o trabalho contínuo do dia, o ar está livre dos meios corrosivos, o equipamento deve ser operado na oficina, lá é bastante espaço.

9, usando o óleo YB-N46 hidráulico antiusura.

Três, padrão do cilindro

1. A fabricação de cilindro do óleo conforma-se aos padrões JB/T10205-2000 e JB/T15622-2005.

2. O cilindro é o aço 45#, o revestimento de superfície interno é Ra0.3, a haste de pistão é o tubo 45# sem emenda, a superfície é croma chapeado, lustrado após o chapeamento, nenhumas linhas retas, linhas espirais, revestimento é Ra0.4.

3. As outras peças do cilindro são feitas dos forjamentos 45# para assegurar propriedades mecânicas.

4. A luva do guia do pistão do cilindro principal adota a luva de cobre, todos os selos adotam séries padrão da prioridade, e o selo do óleo principal é importado de Áustria ACO.

5. Antes que o conjunto do cilindro, a lisura, a dureza, tamanho de harmonização e outros artigos do cilindro e haste de pistão estiver inspecionado, e a qualidade dos forjamentos e dos selos será inspecionada. As peças usadas no conjunto do cilindro encontrarão os padrões, e o teste de pressão será realizado após o conjunto do cilindro.

Quatro, anfitrião,

1. A estrutura principal é estrutura do três-feixe e da quatro-coluna. O equipamento inclui o feixe superior, abaixa o feixe, o slider, a coluna da relação, a porca, o cilindro e dispositivo, etc. materiais reversos. Os três feixes são soldados com as placas de aço de alta qualidade de Q235-A. Fio de solda de alta qualidade do uso 16Mo para assegurar a força. Todas as peças estruturais são feitas à máquina pela máquina do controle numérico para assegurar a precisão.

2. Altura da abertura máxima do slider: 700mm.

3, o tamanho eficaz da tabela de trabalho: em torno de 500mm- dianteiro e traseiro 550mm (com exclusão da peça lateral do cilindro)

4. Há um cilindro principal do óleo instalado na linha horizontal do centro do feixe superior. A haste de pistão do cilindro do óleo é conectada com o slider através da flange de deslocamento. O pistão lateral do cilindro conduz a barra superior para mover-se ao longo da corrediça.

5, dimensões do equipamento: 1700mm*800mm*2200mm

Cinco, estação de bomba hidráulica

1. A pressão de trabalho máxima do sistema hidráulico é 25Mpa, e a pressão experimental é 31.5Mpa.

2, a superfície interna e exterior do tanque de óleo para o tratamento antiferrugem, instalado no filtro do tanque de óleo, nível líquido do grupo, exposição da temperatura de óleo.

3, o sistema hidráulico inteiro devem ser limpados antes da operação de teste da injeção do óleo.

4. A estação de bomba é projetada como uma conexão integrada reduzir pontos do escapamento. A bomba de óleo adota a bomba de pistão axial variável manual com fluxo ajustável, pressão interna máxima de 31.5Mpa e a pressão do serviço do sistema 25Mpa.The tem sobrecarregar o excesso, o ajuste do fluxo, o controle de tempo, o autodiagnóstico do PLC e as outras funções.

5. A estação de bomba é instalada na plataforma superior do equipamento, que pode eficazmente reduzir o comprimento do encanamento e reduzir o ponto do escapamento do óleo e salvar o espaço.

Seis, função do PLC

1, controle do PLC, um molde chave. Põe a tubulação no molde e pressione a tecla "Iniciar Cópias" para empurrar automaticamente o sistema e para remover o produto acabado.

3, operações automáticas e manuais podem ser convertidos, no molde são eliminação de erros muito conveniente.

4. A pressão de sistema hidráulico pode ser ajustada para proteger eficazmente o dano causado pelo erro da operação do equipamento.

5. Todo o controle é concentrado em um armário de funcionamento, em tela táctil, em motor que correm, na parada total e no começo enchido líquido da bomba e para parar a exposição do estado.

6. Componentes elétricos: O PLC adota o PLC de Mitsubishi, e outros componentes adotam Schneider e Chint.

VII. A instalação de equipamento

1. O fornecedor guiará a instalação e o comprador cooperará ativamente.

2. O fornecedor fornecerá os desenhos de equipamento básico, e o Demander construirá de acordo com os desenhos. O fornecedor será responsável para guiar a construção.

4. O Demander é responsável para ajustar o cabo de alimentação no lugar especificado pelo fornecedor.

VIII. eliminação de erros do equipamento

1. Depois que o Demander está conformes as circunstâncias de comissão, o fornecedor terminará o trabalho de comissão do equipamento com a cooperação vigorosa do Demander.

2. O comprador fornecerá materiais da eliminação de erros, o óleo 46# hidráulico, a fonte de alimentação, etc.

3. O fornecedor será responsável para resolver a falha causada pelo equipamento durante a comissão.

IX. aceitação do equipamento

1. Dentro de 5 dias de trabalho após a conclusão da eliminação de erros e do funcionamento normal do equipamento, o Demander conduzirá a inspeção de aceitação de acordo com as disposições do acordo técnico.

2. Ambos os partidos assinarão na folha da aceitação para a confirmação depois que o equipamento é aceitado.

Garantia de X. Equipamento

1. Em caso da falha de equipamento dentro de um ano da data da assinatura para a inspeção de aceitação, o fornecedor será responsável para a manutenção e fornecerá peças sobresselentes gratuitamente (à exceção do erro da operação).

2. Manutenção da vida do equipamento. Após o período de garantia, se há uma falha, o fornecedor mantê-la-á gratuitamente, mas o comprador é responsável para o custo das peças sobresselentes e de pessoais técnicos, e o fornecedor fornecerá pessoais técnicos gratuitamente.
