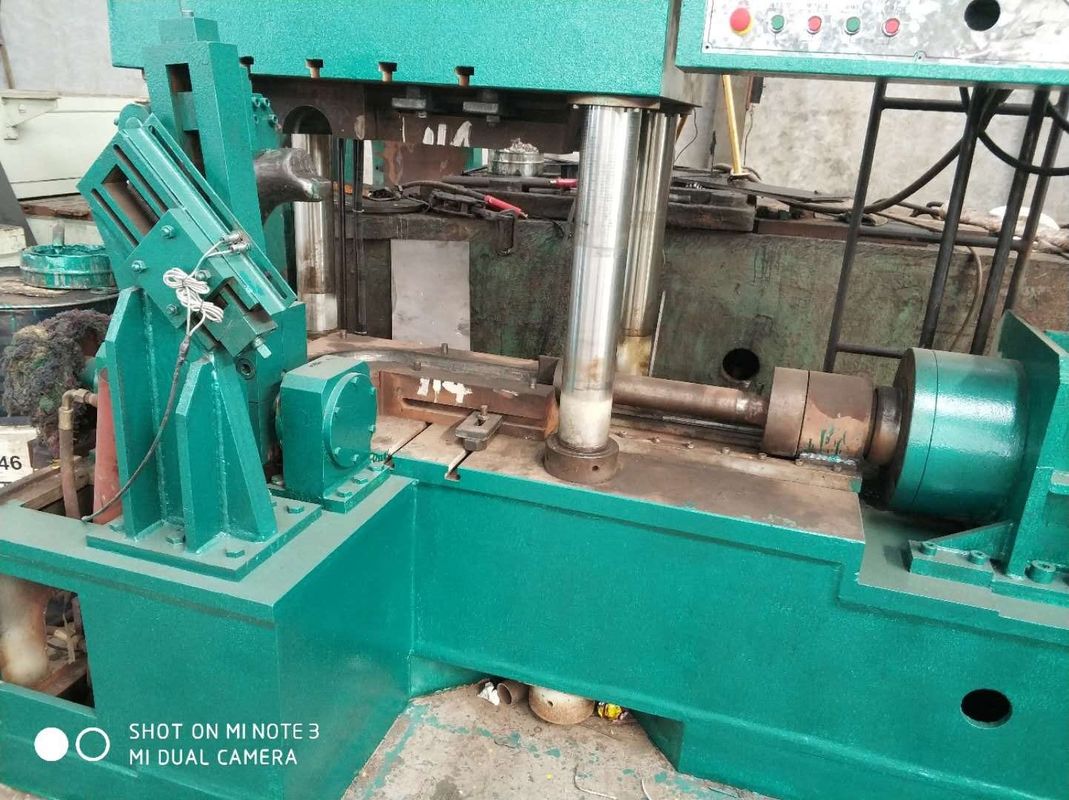

Máquina de aço inoxidável da formação fria do cotovelo do CE 133mm

Parâmetros do produto:

I. índice de trabalho do fornecedor

1. Projeto e fabricação.

2. A instalação.

3, eliminando erros.

Em segundo, o desempenho

1. Usado para o molde frio do impulso do cotovelo de aço inoxidável.

2. A pressão de trabalho Rated do óleo é 25Mpa.The que a pressão experimental do cilindro do óleo é 31.5MPa

3, pressão principal 350T dois do cilindro, (diâmetro interno 300mm do cilindro) curso eficaz 900mm.

4. A pressão lateral do cilindro é 200T, (o diâmetro interno do cilindro é 320mm) curso eficaz é 800mm.

5. Cotovelo que forma o diâmetro 133-219 da escala.

6, poder 30KW do motor.

7, mandrel da reversão de 90° que demoulding

8, as condições ambientais da máquina fria do impulso: temperatura ambiental 5-38 graus, humidade relativa ≤82%, tensão de entrada de 380V de quatro fios trifásico (- 12%-- +15%), frequência do tempo de funcionamento 50Hz±2%.The pode ser 24 horas um o trabalho contínuo do dia, o ar está livre dos meios corrosivos, o equipamento deve ser operado na oficina, lá é bastante espaço.

9, usando o óleo YB-N46 hidráulico antiusura.

Três, padrão do cilindro

1. A fabricação de cilindro do óleo conforma-se aos padrões JB/T10205-2000 e JB/T15622-2005.

2. O cilindro é o aço 45#, o revestimento de superfície interno é Ra0.3, a haste de pistão é o tubo 45# sem emenda, a superfície é croma chapeado, lustrado após o chapeamento, nenhumas linhas retas, linhas espirais, revestimento é Ra0.4.

3. As outras peças do cilindro são feitas dos forjamentos 45# para assegurar propriedades mecânicas.

4. A luva do guia do pistão do cilindro principal adota a luva de cobre, todos os selos adotam séries padrão da prioridade, e o selo do óleo principal é importado de Áustria ACO.

5. Antes que o conjunto do cilindro, a lisura, a dureza, tamanho de harmonização e outros artigos do cilindro e haste de pistão estiver inspecionado, e a qualidade dos forjamentos e dos selos será inspecionada. As peças usadas no conjunto do cilindro encontrarão os padrões, e o teste de pressão será realizado após o conjunto do cilindro.

Quatro, anfitrião,

1. A estrutura principal é estrutura do três-feixe e da quatro-coluna. O equipamento inclui o feixe superior, abaixa o feixe, o slider, a coluna da relação, a porca, o cilindro e dispositivo, etc. materiais reversos. Os três feixes são soldados com as placas de aço de alta qualidade de Q235-A. Fio de solda de alta qualidade do uso 16Mo para assegurar a força. Todas as peças estruturais são feitas à máquina pela máquina do controle numérico para assegurar a precisão.

2. Altura da abertura máxima do slider: 1200mm.

3, o tamanho eficaz da tabela de trabalho: sobre 1700mm- dianteiro e traseiro 900mm (com exclusão da peça lateral do cilindro)

Há um cilindro principal do óleo instalado na linha horizontal do centro do feixe superior. A haste de pistão do cilindro do óleo é conectada com o slider através da flange rachada. Quando o cilindro do óleo entra e drays, o slider está conduzido para mover-se para cima e para baixo por quatro colunas. O pistão lateral do cilindro conduz a barra superior para mover-se ao longo da corrediça.

Dimensões do equipamento: 3800mm*2100mm*4200mm

Peso do equipamento: 29T

Cinco, estação de bomba hidráulica

A pressão de trabalho máxima do sistema hidráulico é 25MPa, e a pressão experimental é 31.5MPa.

As superfícies internas e exteriores do tanque de óleo são tratadas com a prevenção de oxidação. Uma tela de filtro é instalada no tanque de óleo, e o nível líquido e a temperatura de óleo são indicados.

O sistema hidráulico do todo deve ser limpado antes do ensaio da injeção do óleo.

As estações de bombeamento são projetadas com conexões integradas reduzir pontos do escapamento. A bomba de óleo adota a bomba de pistão axial variável manual com fluxo ajustável, pressão interna máxima de 31.5Mpa e a pressão do serviço do sistema 25Mpa.The tem sobrecarregar o excesso, o ajuste do fluxo, o controle de tempo, o autodiagnóstico do PLC e as outras funções.

A estação de bomba é instalada na plataforma superior do equipamento, reduzindo eficazmente o comprimento do encanamento para reduzir pontos do escapamento do óleo e para salvar o espaço.

Seis, função do PLC

1, controle do PLC, um molde chave. Põe a tubulação no molde e pressione a tecla "Iniciar Cópias" para empurrar automaticamente o sistema e para remover o produto acabado.

2, PLC podem indicar a velocidade, a distância, o número de cada horário laboral e o autodiagnóstico do óleo hidráulico.

3, operações automáticas e manuais podem ser convertidos, no molde são eliminação de erros muito conveniente.

4. A pressão de sistema hidráulico pode ser ajustada para proteger eficazmente o dano causado pelo erro da operação do equipamento.

5. Todo o controle é concentrado em um armário de funcionamento, em tela táctil, em motor que correm, na parada total e no começo enchido líquido da bomba e para parar a exposição do estado.

6. Componentes elétricos: O PLC adota o PLC de Mitsubishi, e outros componentes adotam Schneider e Chint.
