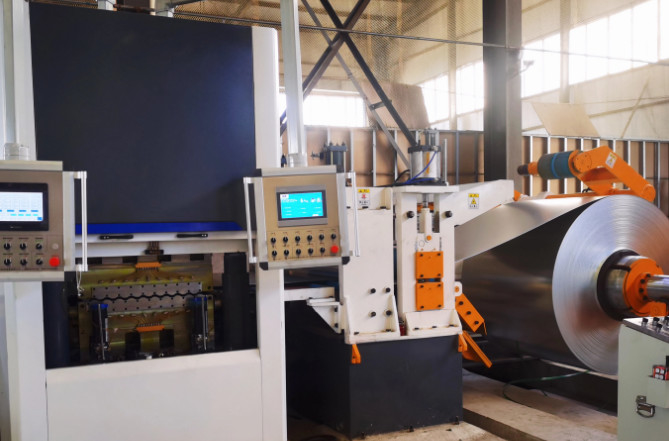

Tengdi Machinery Alta Precisão Corte Linha e Corte em Máquina de Comprimento
Visão geral do produto: soluções de corte de alta qualidade para processamento de metal
As máquinas Tengdi fornecem linhas cruzadas de alto desempenho e máquinas de corte a comprimento para o processamento da bobina de metal. Nosso equipamento oferece precisão de corte excepcional (± 0,15 mm) e altas velocidades de corte (até 100m/min), tornando -o ideal para fabricação automotiva, eletrodomésticos, hardware e indústrias de metalurgia.
Máquina de corte para comprimento: definição, funções e categorias
Uma máquina de corte a comprimento processa bobinas de metal através do desenrolar, nivelar e cortar em comprimentos especificados, seguidos de empilhamento. Ele converte bobinas de metal contínuas em materiais planos utilizáveis para produção.
Funções e componentes principais
- Principais componentes do núcleo:Desenrolar
- Componentes auxiliares:Alimentador, dispositivo de orientação lateral, mecanismo de transição, transportador
Categorias de equipamentos
Por material de metal:
- Máquina de corte de aço inoxidável
- Máquina de corte de aço de silício
- Máquina de corte de placa a lavagem a frio/a quente
Pelo modo de controle eletrônico:
- Linha de corte a comprimento pneumático (precisão média)
- NC (Controle numérico) Linha de corte a comprimento (alta precisão)
Parâmetros técnicos detalhados
| Modelo |
Faixa de espessura (mm) |
Faixa de largura (mm) |
Comprimento de corte (mm) |
Cortando precisão (mm) |
Números de rolo |
Diâmetro do rolo (mm) |
| 3*1600 |
0,3-3 |
1600 |
300-4000 |
± 0,5 |
15 |
I85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
± 0,5 |
15 |
£140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
± 1 |
13 |
£ 155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
± 1 |
13 |
£160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
± 1 |
11 |
180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
± 1 |
11 |
£ 200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
± 1 |
9 |
£ 230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
± 1 |
9 |
£ 260 |
Fluxo de trabalho padrão da máquina de corte para comprimento
1. LIFTER DO BOIL:Eleva e transfere bobinas de metal para o decomínio hidráulico
2. DiscHoiler hidráulico:Desenrolar a bobina de metal em velocidade controlada
3. Rolo de atrevamento:Estabiliza a folha sem petróleo
4. Pinch Roll & Pré-Lever:Mantém a tensão e realiza nivelamento preliminar
5. Loop Bridge:Buffers Speed Diferences entre estações
6. Rolo da guia lateral:Mantém a folha centrada
7. Máquina de nivelamento principal:Conduz nivelamento fino
8. Dispositivo de codificação e medição:Mede com precisão o comprimento da folha
9. Chear:Corte a folha para o comprimento especificado
10. Transportador:Transferências cortadas
11. Plataforma de elevação hidráulica:Ajusta a altura para empilhamento
12. empilhador com dispositivo de ventilador:Emputa as folhas
13. Carrinho de descarga:Transportes folhas acabadas
Vantagens de cooperação com maquinaria Tengdi
- Soluções personalizadas:Parâmetros de equipamento personalizado para necessidades específicas
- Especialização e garantia de qualidade:Profissionais qualificados garantem altos padrões
- Aplicativo versátil:Adequado para várias indústrias e materiais de metal
- Suporte pós-venda:Serviços abrangentes pós-venda, incluindo treinamento e consulta técnica
